چرا انتخاب سایز سیم مهم است؟
انتخاب نادرست سایز سیم می‌تواند عواقب جدی و خطرناکی داشته باشد:
- افت ولتاژ بیش از حد: استفاده از سیم نازک‌تر، منجر به افت ولتاژ بیشتری می‌شود که عملکرد تجهیزات برقی را کاهش می‌دهد.

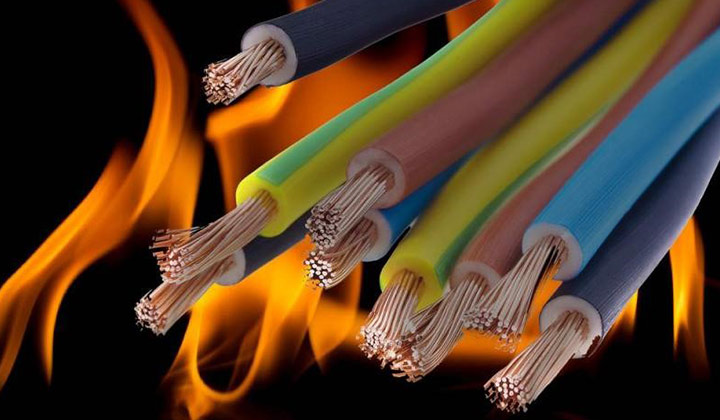

- گرم شدن بیش از حد سیم: اگر جریان عبوری از سیم بیش از ظرفیت آن باشد، سیم بیش از حد گرم شده و خطر آتش‌سوزی را افزایش می‌دهد.
- کاهش عمر مفید تجهیزات: گرم شدن بیش از حد سیم می‌تواند به عایق سیم آسیب برساند و باعث اتصال کوتاه شود، که عمر مفید تجهیزات را کاهش می‌دهد.

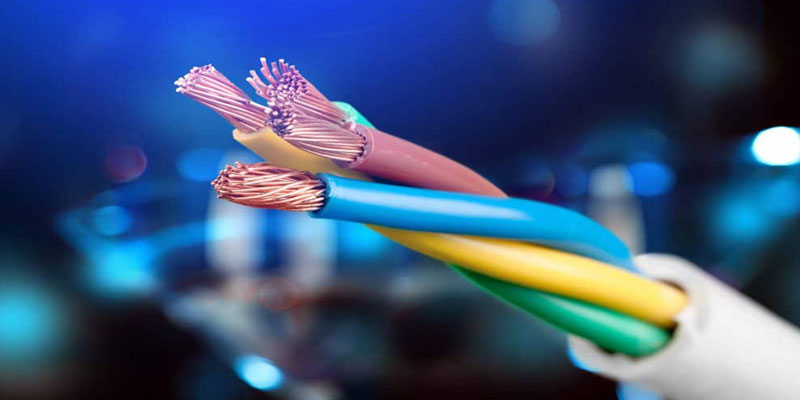

عوامل موثر در انتخاب سایز سیم افشان
برای انتخاب سایز مناسب سیم افشان، باید به عوامل زیر توجه کنید:
- جریان مصرفی (Ampacity)
- تعریف: آمپرسیته به حداکثر جریان الکتریکی اشاره دارد که یک سیم می‌تواند بدون گرم شدن بیش از حد عبور دهد.
- محاسبه: برای محاسبه جریان مورد نیاز، توان مصرفی دستگاه‌ها را به ولتاژ تقسیم کنید.
- افت ولتاژ (Voltage Drop)
- تعریف: افت ولتاژ به کاهش ولتاژ در طول مسیر سیم اشاره دارد که می‌تواند عملکرد تجهیزات را تحت تاثیر قرار دهد.
- حداکثر مجاز: معمولاً ۳ تا ۵ درصد از ولتاژ اصلی به عنوان حداکثر افت ولتاژ مجاز توصیه می‌شود.
- طول سیم‌کشی
- هر چه طول سیم بیشتر باشد، افت ولتاژ در آن بیشتر خواهد بود. بنابراین، برای مسافت‌های طولانی‌تر نیاز به سیم با سطح مقطع بزرگتری دارید.
- ولتاژ سیستم
- ولتاژ نیز بر انتخاب سایز سیم تاثیرگذار است. هر چه ولتاژ بالاتر باشد، افت ولتاژ قابل قبول‌تر می‌شود و می‌توان از سیم با سطح مقطع کوچکتری استفاده کرد.
- نوع عایق و جنس سیم
- عایق سیم: نوع و کیفیت عایس سیم تاثیر مستقیم بر ظرفیت بار آن دارد. سیم‌های با عایس مقاوم‌تر معمولاً دارای ظرفیت بار بالاتری هستند.
- جنس هادی: مس به عنوان بهترین ماده هادی در سیم‌های افشان شناخته می‌شود که دارای مقاومت الکتریکی پایین و ظرفیت بار بالایی است.
- دمای محیط
- دمای محیط نیز بر ظرفیت جریان‌دهی سیم تاثیرگذار است. با افزایش دما، ظرفیت جریان‌دهی سیم کاهش می‌یابد.
- روش نصب
- نحوه نصب سیم (روکار یا توکار) و تعداد سیم‌هایی که در یک لوله یا داکت قرار می‌گیرند، بر روی دمای سیم و در نتیجه جریان مجاز آن تاثیرگذار است.
روش‌های انتخاب سایز مناسب سیم افشان
- استفاده از جداول آمپرسیته
- جداول آمپرسیته شامل مقادیر جریان مجاز برای انواع مختلف سایز سیم‌ها هستند. با دانستن جریان مورد نیاز سیستم، می‌توان سایز مناسب سیم را از جدول انتخاب کرد.
- مثال: اگر سیستم شما نیاز به جریان ۲۰ آمپر دارد، با مراجعه به جدول آمپرسیته می‌توانید سایز سیم مناسب (مثلاً سیم ۶ میلی‌متر مربع) را انتخاب کنید.
- محاسبه افت ولتاژ
- برای سیم‌کشی‌های حساس به افت ولتاژ، باید افت ولتاژ را محاسبه کرده و سایز سیم را بر اساس آن انتخاب کنید.
- نکته: مقاومت سیم به میلی‌اهم/متر است و بسته به جنس سیم (مثلاً مس) و سایز آن متغیر است.
- استفاده از نرم‌افزارها و ابزارهای آنلاین
- ابزارها و نرم‌افزارهای مختلفی وجود دارند که می‌توانند به صورت خودکار سایز مناسب سیم را بر اساس پارامترهای ورودی مانند جریان، طول سیم و افت ولتاژ محاسبه کنند.
- مشاوره با مهندس برق
- برای پروژه‌های بزرگ و پیچیده، بهتر است از یک مهندس برق کمک بگیرید تا سایز مناسب سیم را محاسبه کند.
نکات مهم در انتخاب سایز سیم افشان
- ضریب ایمنی
- همیشه سعی کنید سیمی با سایز کمی بزرگتر از سایز محاسبه شده را انتخاب کنید تا ضریب ایمنی سیستم افزایش یابد.
- توجه به افت ولتاژ
- افت ولتاژ بیش از حد می‌تواند باعث کاهش کارایی تجهیزات برقی شود. بنابراین، سایز سیم باید به گونه‌ای انتخاب شود که افت ولتاژ در حد مجاز باقی بماند.
- رعایت استانداردهای ملی
- سیم‌های مورد استفاده باید مطابق با استانداردهای ملی و بین‌المللی باشند تا از ایمنی و عملکرد صحیح سیستم برقی اطمینان حاصل شود.
- استفاده از سیم‌های با کیفیت
- کیفیت سیم بر روی عمر مفید و عملکرد آن تاثیرگذار است. بنابراین، از سیم‌های با کیفیت و برند معتبر استفاده کنید.
مثال عملی
فرض کنید می‌خواهید یک پریز برق در فاصله ۲۰ متری از تابلو برق نصب کنید. جریان مصرفی کل تجهیزات متصل به این پریز ۱۰ آمپر است. با توجه به جداول استاندارد و با در نظر گرفتن ضریب ایمنی، به سیمی با سطح مقطع ۱.۵ میلی‌متر مربع نیاز دارید که برای این کاربرد مناسب و ایمن است.
نتیجه‌گیری
انتخاب سایز مناسب سیم افشان یکی از پایه‌های اساسی در طراحی و اجرای سیستم‌های برقی ایمن و کارآمد است. با در نظر گرفتن عوامل کلیدی مانند جریان مصرفی، افت ولتاژ، شرایط محیطی و رعایت استانداردها، می‌توانید سایز سیم مناسبی را انتخاب کرده و از بروز مشکلات احتمالی جلوگیری کنید. همواره توصیه می‌شود که در این زمینه با متخصصین مشورت کنید تا بهترین انتخاب را داشته باشید و از ایمنی و کارایی سیستم برقی خود اطمینان حاصل نمایید.
آیا سوال دیگری در مورد انتخاب سایز سیم افشان دارید؟ با ما تماس بگیرید.
